În proiectarea sistemelor de exhaustare industrială, traseele de tubulatură reprezintă una dintre componentele esențiale care influențează eficiența generală a instalației. Deși ventilatoarele și echipamentele de filtrare sunt adesea considerate elementele principale ale unui sistem de exhaustare, performanța reală depinde în mare măsură de modul în care aerul este transportat prin rețeaua de conducte.
Lungimea traseelor de tubulatură influențează direct pierderile de presiune, consumul energetic al ventilatoarelor, viteza aerului și eficiența captării poluanților. Dacă tubulatura este dimensionată sau configurată necorespunzător, sistemul poate deveni ineficient, chiar dacă echipamentele instalate sunt performante.
În aplicațiile industriale moderne, optimizarea traseelor de tubulatură este o etapă esențială pentru obținerea unui sistem de exhaustare stabil, eficient și economic.

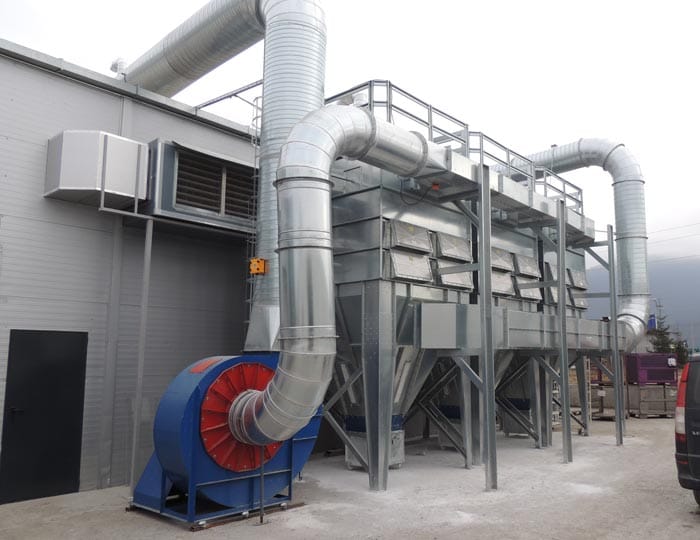

Rolul tubulaturii în sistemele de exhaustare
Tubulatura are rolul de a transporta aerul contaminat de la punctele de captare către sistemele de filtrare și apoi către evacuarea finală.
Rețeaua de conducte trebuie să asigure:
- transportul eficient al aerului și al particulelor;
- menținerea unei viteze adecvate de curgere;
- pierderi minime de presiune;
- distribuția corectă a debitului în rețea.
Orice modificare a lungimii sau configurației traseelor influențează aceste parametre.
Pierderile de presiune în tubulatură
Pe măsură ce aerul circulă prin conducte, apar pierderi de presiune cauzate de frecarea aerului cu pereții tubulaturii și de schimbările de direcție.
Aceste pierderi depind de mai mulți factori:
- lungimea conductei;
- diametrul tubulaturii;
- viteza aerului;
- rugozitatea materialului;
- numărul de coturi și ramificații.
Cu cât traseul este mai lung, cu atât pierderile de presiune cresc.
Impactul lungimii traseelor asupra ventilatoarelor
Ventilatoarele trebuie să genereze suficientă presiune pentru a depăși rezistența întregului sistem.
În cazul traseelor lungi de tubulatură:
- presiunea necesară crește;
- ventilatoarele trebuie să funcționeze la sarcină mai mare;
- consumul energetic crește;
- uzura echipamentelor este mai rapidă.
De aceea, lungimea traseelor trebuie optimizată încă din faza de proiectare.
Influența asupra vitezei aerului
Viteza aerului este un parametru esențial pentru transportul particulelor. Dacă viteza scade prea mult, particulele se pot depune în conducte.
Traseele lungi pot provoca scăderea vitezei aerului din cauza pierderilor de presiune.
Acest fenomen poate duce la:
- acumulări de praf;
- blocaje parțiale;
- reducerea eficienței captării;
- necesitatea curățării frecvente a conductelor.
Efectul coturilor și al schimbărilor de direcție
Nu doar lungimea conductei influențează performanța, ci și numărul de coturi.
Fiecare cot produce turbulențe și pierderi suplimentare de presiune.
În proiectarea tubulaturii trebuie urmărite:
- trasee cât mai directe;
- reducerea numărului de coturi;
- utilizarea coturilor cu rază mare;
- evitarea schimbărilor bruște de direcție.
Distribuția debitelor în rețea
În sistemele de exhaustare cu mai multe puncte de captare, lungimea diferită a traseelor poate duce la dezechilibre de debit.
De exemplu:
- punctele mai apropiate de ventilator pot aspira mai mult aer;
- punctele aflate la distanță mare pot avea captare insuficientă.
Pentru a evita aceste probleme sunt utilizate clapete de reglaj și sisteme de echilibrare a rețelei.
Materialele tubulaturii și influența asupra performanței
Materialul conductelor poate influența pierderile de presiune.
Suprafețele netede reduc frecarea aerului și îmbunătățesc performanța sistemului.
Materialele frecvent utilizate sunt:
- oțel galvanizat;
- oțel inoxidabil;
- materiale speciale anti-abrazive;
- conducte cu interior neted.
Alegerea materialului este importantă mai ales în aplicațiile cu particule abrazive.
Influența lungimii tubulaturii asupra sistemului
| Caracteristică | Traseu scurt | Traseu lung |
|---|---|---|
| Pierderi de presiune | reduse | ridicate |
| Consum energetic | scăzut | crescut |
| Stabilitate debit | bună | variabilă |
| Risc depuneri | redus | ridicat |
| Necesitate mentenanță | mică | mai frecventă |
Strategii pentru optimizarea traseelor de tubulatură
Pentru a reduce impactul lungimii traseelor asupra performanței sistemului, inginerii aplică mai multe strategii.
Proiectarea traseelor directe
Conductele trebuie să urmeze trasee cât mai scurte și mai simple.
Dimensionarea corectă a diametrelor
Diametrele mai mari pot reduce pierderile de presiune.
Utilizarea ventilatoarelor adecvate
Ventilatoarele trebuie selectate în funcție de rezistența totală a sistemului.
Echilibrarea rețelei
Clapetele de reglaj permit distribuția corectă a debitelor.
Analiza aerodinamică
Simulările aerodinamice pot identifica zonele unde apar pierderi de performanță.
Impactul asupra costurilor operaționale
Lungimea traseelor influențează direct costurile de exploatare ale sistemului.
Traseele lungi pot duce la:
- consum energetic mai mare;
- ventilatoare mai puternice;
- costuri suplimentare de mentenanță;
- durată de viață mai mică a echipamentelor.
Prin optimizarea tubulaturii se pot reduce semnificativ aceste costuri.
Importanța proiectării corecte
Proiectarea tubulaturii trebuie realizată ținând cont de:
- poziția utilajelor;
- distribuția punctelor de captare;
- spațiul disponibil în hală;
- posibilitatea extinderii viitoare a instalației.
O proiectare corectă poate face diferența dintre un sistem eficient și unul costisitor de exploatat.
Întrebări frecvente
De ce crește consumul energetic în traseele lungi de tubulatură?
Pentru că ventilatoarele trebuie să compenseze pierderile de presiune suplimentare.
Pot fi eliminate complet pierderile de presiune?
Nu, dar pot fi reduse prin proiectare corectă.
Coturile influențează performanța sistemului?
Da, fiecare cot produce turbulențe și pierderi suplimentare.
Se pot modifica traseele după instalare?
Da, dar modificările pot implica costuri ridicate.
Simulările aerodinamice sunt utile?
Da, acestea ajută la optimizarea traseelor înainte de instalare.
Lungimea traseelor de tubulatură reprezintă un factor determinant în performanța sistemelor de exhaustare industrială. Traseele lungi pot genera pierderi de presiune semnificative, consum energetic crescut și distribuție inegală a debitelor de aer.
Prin proiectarea atentă a rețelei de conducte, reducerea numărului de coturi și dimensionarea corectă a tubulaturii, sistemele de exhaustare pot funcționa eficient și stabil pe termen lung. Optimizarea traseelor nu contribuie doar la performanța tehnică a instalației, ci și la reducerea costurilor operaționale și la creșterea duratei de viață a echipamentelor industriale.
